VRF Samsung для офиса: как настроить независимые температурные зоны

VRF для офиса: как настроить независимые температурные зоны, если наружный блок у всех один? Каждой зоне дают свой внутренний блок и свой пульт с уставкой, а наружный блок подбирают по одновременному пику всего офиса. Независимыми остаются температура и скорость вентилятора; режим — охлаждение или обогрев — в системе с тепловым насосом общий для всего контура.

Один наружный блок на весь этаж

Мультизональная система (VRF) соединяет несколько внутренних блоков с одним наружным через общую фреоновую трассу. Инверторный компрессор наружного блока меняет производительность под суммарный запрос, а каждый внутренний блок держит уставку своей комнаты. Поэтому кабинет на 18 °C и переговорная на 23 °C работают одновременно и не мешают друг другу.

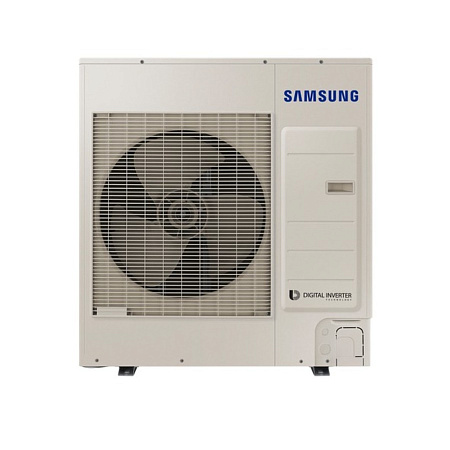

В нашем ассортименте для небольшого офиса есть наружные блоки Samsung DVM S Eco: AM040BXMDEH/EU на 12,1 кВт холода и AM050BXMDEH/EU на 14,0 кВт. Оба работают от однофазной сети 220–240 В. К AM040 подключают до 7 внутренних блоков, к AM050 — до 9.

Нагрузка каждой зоны и пик офиса

Зоной считают помещение с собственным графиком и собственной нагрузкой: кабинет, переговорную, приёмную, часть открытого пространства у одного фасада. Для каждой собирают площадь, ориентацию окон, число людей, технику и время, когда помещение занято. Расчётный пример условный, для офиса 110 м² в Москве с окнами open space на юг.

Внутренние блоки выбирают по пику своей зоны, с небольшим запасом. Наружный блок — по пику всего офиса в самый тяжёлый час. Здесь он совпадает с суммой, потому что переговорная занята днём, когда солнце уже на южном фасаде. В офисе, где переговорная работает вечером, одновременный пик был бы меньше.

Коэффициент подключения: 99 % вместо 114 %

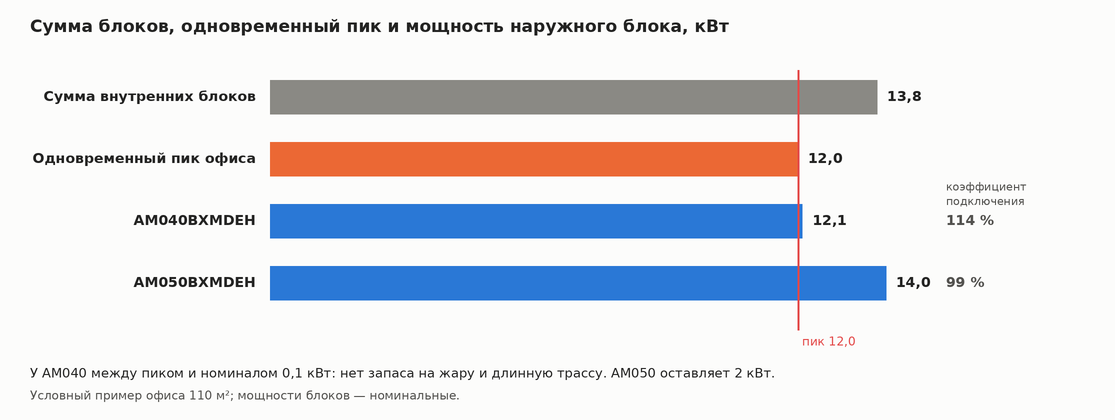

Коэффициент подключения — отношение суммы номинальной мощности внутренних блоков к мощности наружного. Для систем DVM S Samsung называет обычным диапазон 50–130 %. Шесть блоков из таблицы дают 13,8 кВт. На AM040 это 114 %, на AM050 — 99 %.

Процент сверяют с одновременным пиком. Офис в примере требует 12,0 кВт, а AM040 выдаёт 12,1 кВт в номинальных условиях. Запаса на жару выше расчётной и на потери в длинной трассе не остаётся, поэтому для этой планировки мы рекомендуем AM050. Высокий коэффициент оправдан, когда пики зон приходятся на разное время: утренние кабинеты на востоке и вечерние на западе.

Блоки для кабинетов, переговорной и open space

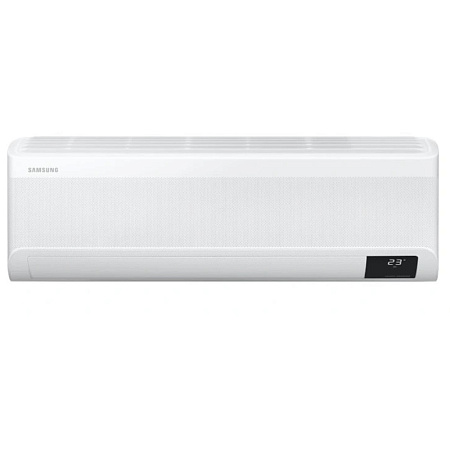

Тип внутреннего блока выбирают по помещению. Настенные AM028TNQDKH закрывают open space без подвесного потолка. В кабинетах уместны настенные блоки серии WindFree: у AM015TNVDKH уровень шума 26–31 дБ против 29–32 дБ у обычного AM015TNQDKH той же мощности. Однопоточные кассеты AM017NN1PEH и AM028NN1DEH высотой 135 мм встают в подвесной потолок переговорной и приёмной и направляют поток вдоль одной стороны, а не во все четыре.

Трассы: что ограничивает план этажа

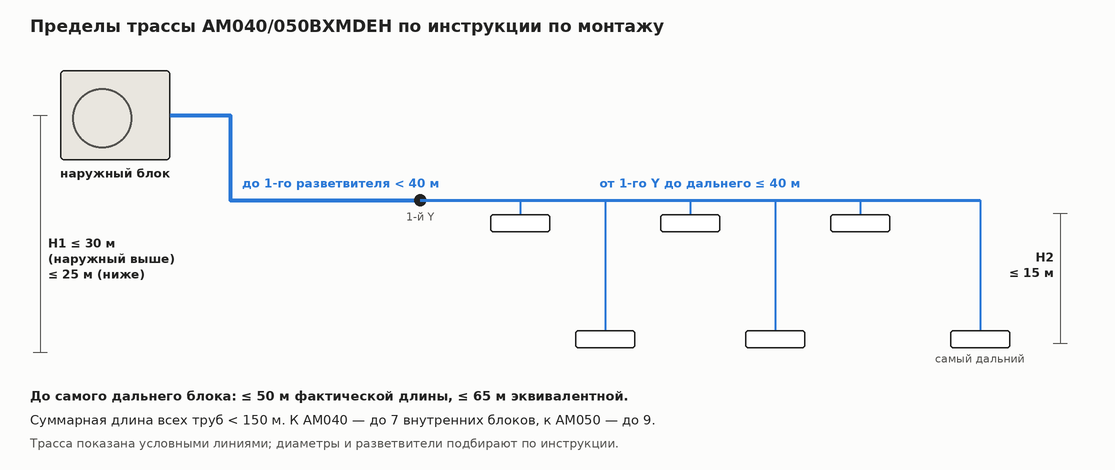

Для AM040/050BXMDEH инструкция по монтажу задаёт пределы, которые проверяют до утверждения планировки:

• от наружного блока до самого дальнего внутреннего — до 50 м фактической длины и до 65 м эквивалентной;
• от наружного блока до первого разветвителя — меньше 40 м;
• от первого разветвителя до самого дальнего блока — до 40 м;
• суммарная длина всех труб — меньше 150 м;
• перепад между наружным и внутренними блоками — до 30 м, если наружный выше, и до 25 м, если ниже;
• перепад между внутренними блоками — до 15 м.

Последнее ограничение важно для офиса на нескольких этажах: один контур обслуживает этажи в пределах 15 м по высоте. Наружный блок на кровле над пятым этажом и кабинеты на первом могут выйти за предел по высоте.

Один режим на контур и межсезонье

DVM S Eco — система с тепловым насосом. Все внутренние блоки контура одновременно охлаждают или одновременно греют. Обогрев работает при наружной температуре от −20 до +24 °C, охлаждение — от −5 до +48 °C. В феврале и в жару режимы зон совпадают. Конфликт возникает весной и осенью: южный open space просит холод, а северный кабинет — тепло.

Для таких офисов мы рекомендуем разделить контуры по фасадам: южные зоны на один наружный блок, северные на другой. Если зонам одного контура нужен одновременный холод и тепло, требуется система с рекуперацией тепла (heat recovery): она передаёт тепло из охлаждаемых помещений в отапливаемые. В линейке Samsung такие системы есть, а наружные блоки DVM S Eco из нашего ассортимента работают как тепловой насос.

Пульты зон и центральный контроллер

Каждой зоне ставят проводной пульт: на нём сотрудник меняет уставку и скорость вентилятора своего блока. В настройках наружного блока предусмотрен ведущий внутренний блок, его выбирают с проводного пульта; ответственного за режим лучше определить заранее. Для подключения к центральному контроллеру DMS или S-NET 3 наружному блоку назначают адрес канала (0–15). С центрального уровня администратор управляет блоками офиса из одного места: например, вечером отключает переговорную, не обходя помещения.

Резервирование и серверная

Один наружный блок — одна точка отказа. При двух контурах авария одного оставляет работающей половину офиса, поэтому разбиение по фасадам заодно даёт частичный резерв. Серверную на общий контур не подключают: ей нужен холод круглый год, а охлаждение DVM S Eco ограничено наружной температурой −5 °C. Для неё ставят отдельную систему с зимним комплектом.

Подобрать комплект помогут разделы наружных блоков VRF и внутренних блоков VRF.
